A granulaaanr is een belangrijk apparaat dat losse grondsaanffen omzet in uniform gevormde pellets door middel van extrusie-, snij- en maalprocessen. Het wordt veel gebruikt in biomassa-energie, chemische verwerking, voedselproductie, farmaceutische industrie en landbouwvoederindustrie. De kernfunctie ervan is het verbeteren van de materiaalstroom, de bulkdichtheid en de gebruiksstabiliteit, terwijl de saanfvervuiling en transportverliezen worden verminderd. Een goed geconfigureerde granulator kan het gebruik van grondstoffen verbeteren 15% tot 30% en houd de pelletvormingssnelheid hoger 95% , waardoor het de technische hoeksteen is van moderne pelletproductielijnen.
Kernwerkprincipe: een proces in vier fasen, van grondstof tot afgewerkte pellets
De werking van de granulator kan worden onderverdeeld in vier continue fasen: voorbereiding van de voeding, extrusievormen, op lengte snijden en malen/op maat maken. De procesparameters in elke fase bepalen direct de fysieke eigenschappen en de kwaliteit van het uiterlijk van de uiteindelijke pellets.
Voervoorbereidingsfase
Grondstoffen worden eerst gelijkmatig via trildoseringen in de machine gevoerd. Voor materialen met een hoger vochtgehalte is een voordroogbehandeling vereist voordat deze de hoofdunit binnengaat, waardoor de vochtigheid binnenin wordt gecontroleerd 8% tot 15% om wandhechting of losse pelletvorming tijdens extrusie te voorkomen. De stabiliteit van de invoersnelheid is rechtstreeks van invloed op de fluctuaties in de productie, waarbij doorgaans een binnenin gecontroleerde voerafwijking vereist is ±5% van de ingestelde waarde.
Extrusievormende fase
Materiaal wordt door de matrijsgaten geperst onder krachtige compressie van twee roterende rollen of schroeven, waardoor continue stroken worden gevormd. De belangrijkste controleparameters zijn onder meer:
- Rolopening: 0,5 mm tot 2,0 mm ; te klein versnelt de slijtage, te groot resulteert in onvoldoende pelletdichtheid
- Extrusietemperatuur: 60°C tot 120°C , dynamisch aangepast op basis van materiaalsmelteigenschappen
- Verhouding lengte-diameter matrijsgat: 3:1 tot 8:1 ; hogere verhoudingen verbeteren de compactheid van de pellets, maar verhogen het energieverbruik proportioneel
- Hoofdmotorvermogen: veelvoorkomende configuraties variëren van 55 kW tot 90 kW , overeenkomend met capaciteitsbereiken van 200 kg/u tot 800 kg/u
Op lengte zagen en slijpen/op maat maken
Het stripmateriaal wordt op bepaalde lengtes gesneden door snijmessen van aluminiumlegeringen en komt vervolgens in de slijpzone voor oppervlakteafwerking. De bladsnelheid wordt doorgaans ingesteld tussen 800 en 1500 tpm en met variabele frequentiesnelheidsregeling, nauwkeurige regeling van de pelletlengte binnenin 2 mm tot 30 mm kan worden bereikt. Gemalen pellets moeten voor het sorteren door een trilzeef gaan, waarbij de zeefopening doorgaans is ingesteld op 1,2 keer de beoogde deeltjesgrootte als bovengrens om de grootteconcentratie van de afgewerkte pellets te garanderen.
Typische apparatuurconfiguratie en vergelijking van prestatieparameters

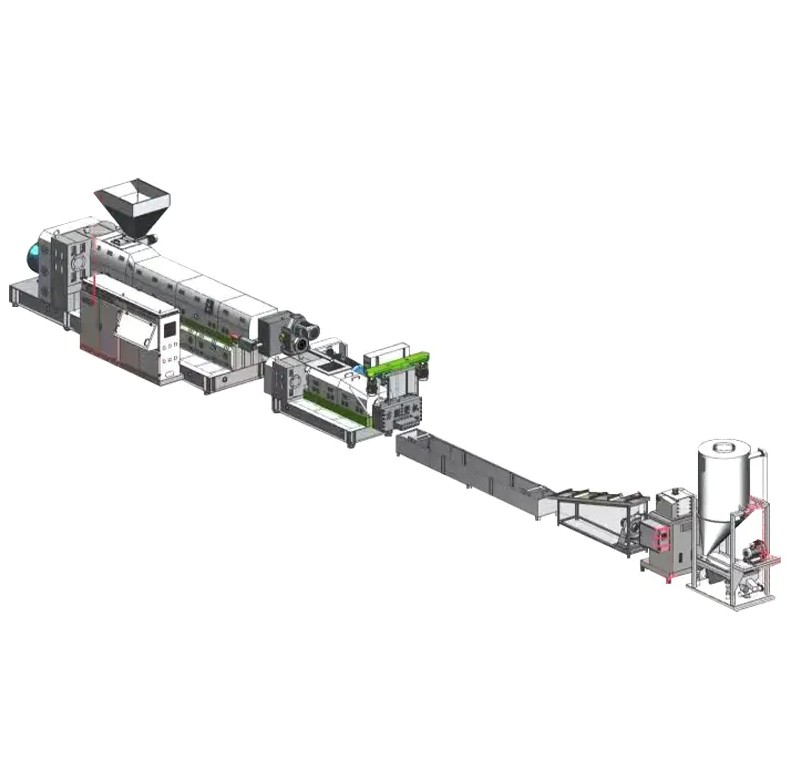

Een complete pelletproductielijn bestaat uit een hoofdmachine, hulpapparatuur en ondersteunende systemen. De selectie van elke eenheid moet overeenkomen met de kenmerken van de grondstoffen, de capaciteitsdoelstellingen en de specificaties van het eindproduct. De volgende tabel vergelijkt prestatieparameters van algemene configuratieschema's.
| Uitrustingseenheid | Belangrijkste specificaties | Prestatie-indicatoren | Functiebeschrijving |
|---|---|---|---|
| Hoofdextruder | Schroefdiameter 175 mm, reductieverhouding 1:20 | Motorischischisch 90 kW , capaciteit 500 kg/u | Kern-extrusievormeenheid |
| Verdichtende invoerbak | Volume 720 L, variabele frequentieregeling | Motorischischisch 55 kW , uniformiteit van het voeren ±3% | Voorbehandeling en stabiele voeding |
| Transportbandinvoer | Lengte 5 m, bandbreedte 600 mm | Snelheid transporteren 0,5 tot 2,0 m/s | Continu transport van folie of los materiaal |
| Hulpextruder | Schroefdiameter 175 mm, snijkop met enkele zeef | Motorischischisch 30 kW , aanvullende plasticisering | Secundaire extrusie om de compactheid te verbeteren |
| Koelwatertank | RVS, lengte 4 meter | Controle van de watertemperatuur 15°C tot 25°C | Snelle vormgeving om hechting te voorkomen |
| Blaas droogrek | Hogedrukventilator, roestvrijstalen structuur 2,5 m | Luchtdruk ≥3000 Pa | Resterend oppervlaktevocht verwijderen |
| Gantry-pelletiseermachine | Gelegeerde kookplaatbladen, snelheidsregeling met variabele frequentie | Snelheid 800 tot 1500 tpm | Nauwkeurig op lengte zagen |
| Roestvrijstalen opbergbak | Hogedrukventilator transporterend, volume 1 m³ | Opslagcapaciteit 500 kg | Buffering en homogenisatie van het eindproduct |
Zoals weergegeven in de tabel is de vermogensverhouding tussen de hoofdextruder en de verdichtingstoevoerbak ongeveer 1,6:1 , een verhouding die is gevalideerd door de technische praktijk om een stabiele extrusiedruk te behouden en tegelijkertijd de output te garanderen. De afstemming van de lengte van de koeltank op de lijnsnelheid is even cruciaal: bij een lijnsnelheid van 5 m/min , een tank van 4 m levert ongeveer 48 seconden van de koelverblijftijd, voldoende om de oppervlaktetemperatuur van het materiaal eronder te verlagen 40°C , die voldoet aan de vormvereisten voor daaropvolgende snijbewerkingen.
Vijf belangrijke toepassingsgebieden: Real-World technische waarde van pelletiseertechnologie
De technische waarde van granulaaanren blijkt uit hun sectoroverschrijdende aanpassingsvermogen. De volgende vijf velden illustreren de specifieke efficiëntiewinsten die pelletiseringsprocessen met zich meebrengen:
Biomassa-energiesector
Het comprimeren van land- en bosbouwafval tot biomassapelletbrandstof levert een calorische waarde op van 4000 tot 4800 kcal/kg , die het niveau van bitumineuze steenkool van gemiddelde kwaliteit benadert. De efficiëntie van de verbranding van pelletbrandstof is 20% tot 30% hoger dan de directe verbranding van los materiaal, waarbij de stofemissie ruimschoots wordt verminderd 60% . Een productielijn met een uurproductie van 1 ton kan verwerken 3000 ton van stro of houtsnippers per jaar, wat overeenkomt met het vervangen van ongeveer 1500 ton van standaardsteenkool.
Chemische en kunststofrecyclingsector
Na het wassen en versnipperen gaat de afvalplasticfolie de granulator in voor recycling. De smeltindex van gerecyclede pellets kan zich herstellen naar 85% tot 95% van nieuw materiaal. Als we recycling van PP-films als voorbeeld nemen, neemt de bulkdichtheid na granulatie toe 0,15 g/cm³ voor los materiaal 0,55 g/cm³ , waardoor de transportkosten met ongeveer 70% en bezetting van magazijnruimte door 65% .
Sector voedingsmiddelenindustrie
Bij de diepe verwerking van granen worden granulatoren gebruikt om geëxtrudeerde pellets of geherstructureerde rijst te produceren. Pelletiseren verkort de rehydratatietijd met 40% en verbetert de smaakuniformiteit aanzienlijk. Na extrusiegranulatie neemt bijvoorbeeld de oplosbaarheid van maïszetmeel in koud water toe 8% to 35% , waardoor toepassingsscenario's aanzienlijk worden uitgebreid.
Farmaceutische formuleringssector
Na natte of droge granulatie vertonen medicijnpoederpellets een verbeterde stroombaarheid: de rusthoek verbetert vanaf 45° tot 55° voor losse poeder 25° tot 35° , waardoor de stroombaarheid meer dan wordt verdubbeld. Dit maakt daaropvolgende tabletcompressiebewerkingen mogelijk om de variatie in het tabletgewicht te verminderen ±7% to ±3% , waardoor de doseringsnauwkeurigheid van orale vaste preparaten effectief wordt gegarandeerd.
Landbouwvoedersector
Na het pelletiseren van het voer neemt de voeropname van het vee toe met 10% tot 15% en de voederconversie verbetert met 8% tot 12% . Ondertussen blijft de hoeveelheid stof tijdens het transport onder de pellettoevoer 3% , vergeleken met het verlies aan los voer dat doorgaans zo hoog is als 15% tot 20% . Voor een diervoederbedrijf met een jaarproductie van 100.000 ton , kan het toepassen van pelletiseringsprocessen de verspilling van grondstoffen met ongeveer 12.000 ton per jaar.
Aanbevelingen voor selectie en configuratie: een praktische gids voor het matchen van grondstofkenmerken met capaciteitsdoelstellingen
Bij de aanschaf van een granulator moeten bedrijven vier dimensies uitgebreid evalueren: grondstofeigenschappen, capaciteitsvereisten, eindproductspecificaties en energiebudgetten. De volgende zijn belangrijke selectiepunten:
- Compatibiliteit van grondstoffen : Op vezels gebaseerde materialen moeten voorrang krijgen op rolgranulatoren, terwijl thermoplastische materialen beter geschikt zijn voor schroefextrusietypes; materialen met een hoger vochtgehalte 20% moeten uitgerust zijn met voordroogsystemen
- Capaciteitsschaal : Laboratoriumschaal selecteert 10 tot 50 kg/u uitrusting, pilootlijnen selecteren 100 tot 300 kg/u en industriële massaproductielijnen selecteren bovenstaande configuraties 500 kg/u
- Selectie van matrijsgaten : Biomassapellets worden vaak gebruikt 6 mm tot 8 mm openingen, voerpellets worden meestal gebruikt 3 mm tot 5 mm , en gerecycleerde plastic pellets worden geselecteerd op basis van de schroefspecificaties van de stroomafwaartse spuitgietmachine 2 mm tot 4 mm
- Precisie van temperatuurregeling : Temperatuurregelaars moeten een nauwkeurigheid bereiken van ±1°C met onafhankelijke temperatuurregeling in meerdere zones om plaatselijke oververhitting en materiaaldegradatie te voorkomen
- Materiaal mes : Bij het verwerken van materialen die glasvezel of vulstoffen met een hoge hardheid bevatten, moeten gelegeerde stalen of hardmetalen messen worden gebruikt; Gereedschapsstalen messen zijn voldoende voor conventionele materialen
Bovendien wordt aanbevolen om voorrang te geven aan modellen die zijn uitgerust met wisselaars met twee schermen. Het ontwerp met twee schermen maakt schermwisseling mogelijk zonder de machine te stoppen, waardoor uitgangsverliezen als gevolg van schermwisselingen worden verminderd 8% tot 12% op modellen met één scherm tot hieronder 1% —vooral van cruciaal belang voor continue productie.
Basisprincipes van bediening en onderhoud: Belangrijke maatregelen om de levensduur van apparatuur te verlengen en de pelletkwaliteit te garanderen
Een stabiele werking van de granulator is afhankelijk van gestandaardiseerde onderhoudsstrategieën. De volgende onderhoudscycli en inspectie-items zijn samengesteld op basis van best practices in de sector:
| Componentnaam | Inspectiecyclus | Onderhoudsinhoud | Acceptatiecriteria |
|---|---|---|---|
| Schroef en vat | Elke 500 bedrijfsuren | Meet de speling, maak koolstofafzettingen schoon | Opruiming ≤0,3 mm |
| Matrijsschermfilter | Elke shift or when pressure differential exceeds limits | Scherm vervangen of reinigen | Drukverschil ≤5 MPa |
| Snijmesmontage | Elke 200 bedrijfsuren | Inspecteer de slijtage van de randen, pas de speling aan | Randafronding ≤0,1 mm |
| Versnellingsbak smeermiddel | Elke 6 maanden | Monster testen, oude olie vervangen | Zuurwaarde ≤1,0 mg KOH/g |
| Temperatuurcontrolesysteem | Maandelijks | Kalibreer thermokoppels, inspecteer verwarmingselementen | Afwijking ±1°C |
Strikte naleving van het bovenstaande onderhoudsschema kan de gemiddelde tijd tussen storingen (MTBF) verlengen van gemiddeld 800 uur naar voorbij 1500 uur , terwijl schommelingen in de pelletkwaliteit worden beheerst die worden veroorzaakt door defecten aan de apparatuur binnenin ±2% .
Industrievooruitzichten: intelligente en groene evolutie van pelletiseertechnologie
Granulator technologie ondergaat een diepgaande transformatie van mechanisering naar digitalisering, en van een hoog energieverbruik naar een laag koolstofgehalte. Binnen de volgende 3 tot 5 jaar zullen de volgende trends het industriële landschap opnieuw vormgeven:
- Intelligente adaptieve controle : Zelfreguleringssystemen voor extrusieparameters op basis van realtime materiaalkenmerken kunnen de opstarttijd voor foutopsporing verkorten 2 tot 3 uur tot onder 20 minuten
- Terugwinning van afvalwarmte en energieoptimalisatie : Het gebruik van restwarmte van koel- en uithardingssecties voor het voorverwarmen van grondstoffen kan het totale energieverbruik verminderen met 18% tot 25%
- Modulaire snelle omschakeling : Het modulaire ontwerp van de snijkoppen en mesconstructies verkort de omsteltijd van productspecificaties 4 uur to 30 minuten , waardoor de economie van de productie van kleine batches en meerdere variëteiten wordt verbeterd
- Traceerbaarheid van gegevens over de volledige levenscyclus : Productieparameters, grondstofbatches en kwaliteitscontroleresultaten voor elke partij pellets worden volledig vastgelegd op blockchain, waardoor wordt voldaan aan de nalevingsauditvereisten voor de voedingsmiddelen- en farmaceutische industrie
Samenvattend: als de kernuitrusting van de pelletiseringsproductie bepalen de technische volwassenheid en configuratierationaliteit van een granulator rechtstreeks de materiaalomzettingsefficiëntie, de stabiliteit van de kwaliteit van het eindproduct en de bedrijfskosten van de productie. Door de kenmerken van de grondstoffen nauwkeurig af te stemmen op de parameters van de apparatuur, door preventieve onderhoudsstrategieën te implementeren en gelijke tred te houden met intelligente upgradetrends, kunnen bedrijven een efficiënte, gestandaardiseerde en duurzame pelletproductie realiseren op meerdere gebieden, waaronder biomassa-energie, chemische recycling, voedsel en farmaceutische producten en landbouwvoeders.
