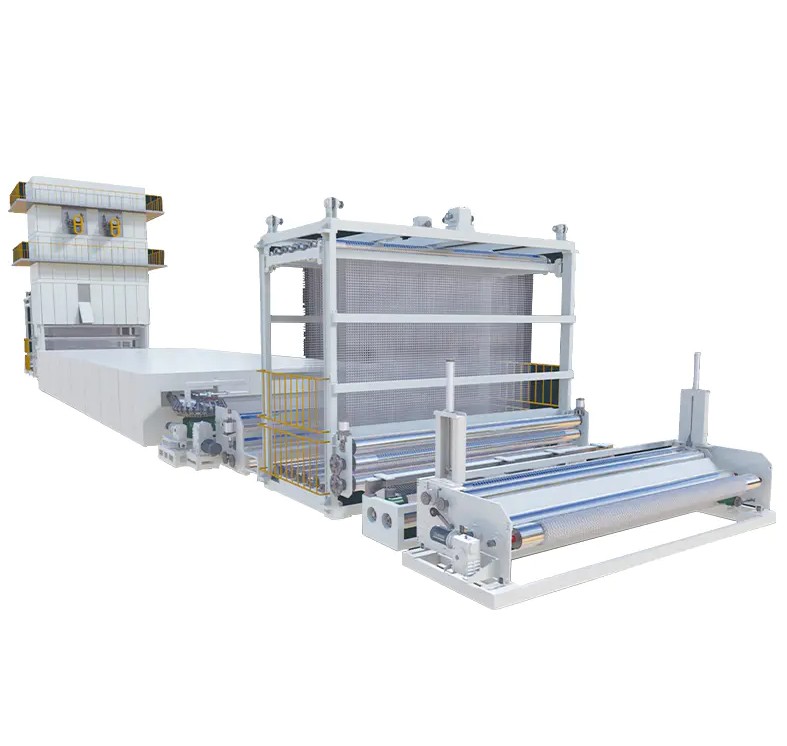

De productielijn voor het dompelen van glasvezel (chemische vezels) geogrid vertegenwoordigt een cruciaal onderdeel van procesapparatuur in de moderne materiaalproductie van civieltechnische materialen. De kernwaarde ligt in het efficiënt verbinden van glasvezelsubstraten met hoogwaardige polymeercoatings door middel van geautomatiseerde, continue dompel- en uithardingsprocessen. Dit levert geogridproducten op met superieure treksterkte, corrosieweerstand en duurzaamheid op lange termijn. De productielijn bepaalt rechtstreeks de uniformiteit van de coating, de sterkte van de hechting aan het grensvlak en de batchconsistentie, waardoor dit de technische basis vormt voor het waarborgen van de technische kwaliteit en het verlagen van de kosten gedurende de hele levenscyclus.
Uitsplitsing van het kernproces: controle over de volledige keten, van substraat tot eindproduct
De procesketen van een productielijn voor het dompelen van glasvezel geogrid omvat vijf kernfasen: substraatvoorbehandeling, precisiedompelen, uniforme coating, gradiëntuitharding en inline-inspectie. De technische parameters van elke fase oefenen een beslissende invloed uit op de prestaties van het eindproduct.
Substraatvoorbehandeling en spanningscontrole
Voordat ze de dompeltank binnengaan, ondergaan glasvezelroosters oppervlaktereiniging en spanningskalibratie. Om dit te bereiken is doorgaans nauwkeurigheid van de spanningscontrole vereist ±2 N om vervorming of breuk van het substraat tijdens het daaropvolgende onderdompelen te voorkomen. In de voorbehandelingsfase worden ook koppelmiddelen op het glasvezeloppervlak aangebracht, waardoor de grensvlakbinding tussen coating en vezel wordt verbeterd. Na de behandeling kan de grensvlakschuifsterkte verbeteren 30% tot 45% .
Ontwerp en oplossingsparameters van de dompeltank
De dompeltank is de kerneenheid van de productielijn, waar de viscositeit, de temperatuur en het vastestofgehalte van de oplossing binnen strikte grenzen moeten worden gehouden. Typische procesparameters zijn als volgt:
- Viscositeit van de oplossing: doorgaans gecontroleerd op 200 tot 800 mPa·s om volledige penetratie in vezelspleten te garanderen
- Dompeltemperatuur: 25°C tot 60°C ; te laag veroorzaakt onvoldoende bevochtiging, te hoog veroorzaakt voortijdige uitharding
- Solide inhoud: 15% tot 35% , wat direct invloed heeft op de droge laagdikte na een enkele onderdompeling
- Dompeltijd: 10 tot 60 seconden , dynamisch aangepast op basis van netspecificaties
Uitharding in meerdere fasen en beheer van temperatuurgradiënten
Na het onderdompelen komen de glasvezelroosters in een gesegmenteerde droog- en uithardingsoven. Moderne productielijnen gebruiken dit gewoonlijk 3 tot 5 temperatuurzones , de overgang van oplosmiddelverdamping bij lage temperatuur naar verknopingsuitharding bij hoge temperatuur. Een typische temperatuurgradiënt is: 80°C (voordrogen) → 120°C (uitharding bij gemiddelde temperatuur) → 180°C tot 220°C (vernetting bij hoge temperatuur) . Het meertrapsontwerp voorkomt effectief dat er interne oplosmiddelen worden ingesloten als gevolg van voortijdige huidverkleuring van het oppervlak, waardoor de porositeit van de coating laag blijft 1,5% .
Gekwantificeerde impact van belangrijke procesparameters op de productkwaliteit
Er bestaat een duidelijke kwantitatieve relatie tussen de procesparameters van de productielijn en de prestaties van het eindproduct. De onderstaande gegevens, samengesteld op basis van industriestandaard testmethoden (ASTM D6637, ISO 10319), demonstreren de prestatiewinst die wordt bereikt door procesoptimalisatie.
| Prestatie-indicator | Typische waarde vóór optimalisatie | Typische waarde na optimalisatie | Verbetering |
|---|---|---|---|
| Longitudinale treksterkte (kN/m) | 50 | 65 | 30% |
| Laagdikte-uniformiteit (CV) | 12% | 5% | Gereduceerd 58% |
| Grensvlakbindingssterkte (MPa) | 2.8 | 4.2 | 50% |
| Retentie van zuur-alkali-veroudering (28 dagen) | 78% | 92% | 18% |
| Productielijnsnelheid (m/min) | 3 | 8 | 167% |
Zoals uit de gegevens blijkt, kunnen het optimaliseren van formuleringen voor dompeloplossingen, het upgraden van temperatuurgecontroleerde uithardingssystemen met meerdere zones en de introductie van inline spanningsregeling met gesloten lus tegelijkertijd zowel de productiecapaciteit als de productkwaliteit vergroten. Met name de uniformiteitscoëfficiënt van variatie (CV) van de laagdikte daalde 12% tot 5% , wat een dramatisch verbeterde batch-tot-batch-consistentie betekent, van cruciaal belang voor grootschalige toepassingen zoals snelwegen en spoorwegondergronden.
Automatisering en intelligente upgrades: belangrijke manieren om de efficiëntie en stabiliteit te vergroten
Traditionele glasvezel geogrid-dompelproductielijnen zijn afhankelijk van handmatige parameteraanpassing op basis van de ervaring van de operator, wat leidt tot vertraagde reacties en consistentieschommelingen. De huidige upgrade van de industrie richt zich op drie kerndimensies:
Inline monitoring en gesloten regelsystemen
Geavanceerde productielijnen integreren infrarooddiktemeters, laserspanningssensoren en systemen voor visuele defectdetectie 100% inline-inspectie van laagdikte, substraatspanning en oppervlaktekwaliteit. Inspectiegegevens worden in realtime teruggekoppeld naar het PLC-besturingssysteem, waarbij de niveaus van de dompeltanks, de uithardingsoventemperaturen en de tractiesnelheden automatisch worden aangepast om procesafwijkingen binnen de perken te houden ±1,5% van ingestelde waarden. De praktijk van een bedrijf in technische materialen heeft aangetoond dat de introductie van gesloten-luscontrole het aantal productdefecten terugdringt 4,2% tot 0,8% .
Intelligente dompeloplossing, dosering en recycling
Via inline viscometers en dichtheidssensoren bewaakt het systeem voortdurend de status van de dompeloplossing en vult het automatisch oplosmiddelen en harscomponenten aan om constante oplossingsparameters te handhaven. Productielijnen uitgerust met vacuümterugwinnings- en filtratie-eenheden kunnen een hogere bezettingsgraad van de oplossing bereiken 95% , waardoor de kosten van grondstoffenafval en afvalwaterzuivering aanzienlijk worden verlaagd.
Energie-efficiëntie en milieunaleving
Nieuwe uithardingsovens maken gebruik van geïntegreerde ontwerpen voor warmteterugwinning en uitlaatgasverbranding, waardoor het gebruik van thermische energie wordt verhoogd ten opzichte van de traditionele 45% tot 72% , terwijl de emissieconcentraties van vluchtige organische stoffen (VOS) hieronder worden gecontroleerd 30mg/m³ om te voldoen aan de steeds strengere milieuregels. Voor een productielijn met een jaarlijkse productie van 5 miljoen vierkante meter van geogrid vertaalt dit zich in een jaarlijkse aardgasbesparing van ongeveer 180.000 kubieke meter .
Toepassingsgebieden en technische voordelen: reële waarde van gedimde geogrids
Geogrids van glasvezel die worden verwerkt via onderdompelende productielijnen worden veel gebruikt bij het versterken van de ondergrond van snelwegen, het behandelen van zachte grondfunderingen, het beschermen van hellingen en het bestraten van brugdekken. Hun technische voordelen worden geïllustreerd door de volgende typische gevallen en gegevens:
Versterkingsprojecten voor snelwegondergronden
In één behandelingsproject voor funderingen van zachte grond op snelwegen verminderde het leggen van geogrids van glasvezel de zettingen van de ondergrond met 42% vergeleken met niet-versterkte secties, waarbij de differentiële zettingen binnenin worden gecontroleerd 15 mm . Bovendien werd, als gevolg van de verbeterde grensvlakhechtsterkte tussen geogrid- en asfaltlagen, reflectiescheuren vertraagd 3 tot 5 jaar , waardoor de onderhoudsfrequentie en -kosten aanzienlijk worden verlaagd.
Vergelijking van duurzaamheidsindicatoren
De dompelcoating vormt een kritische chemische barrière voor glasvezel. Bij standaard versnelde verouderingstests bleven alleen ongedompelde glasvezelroosters behouden 62% van treksterkte na 500 uur van UV-veroudering, terwijl hoogwaardige, in polymeer gedompelde producten behouden bleven 88% of hoger onder identieke omstandigheden. Na 90 dagen van onderdompeling in zuur-alkali-omgevingen (pH 2 tot 12), presteerden ondergedompelde producten ook beter dan onbehandelde producten door 20 tot 25 procentpunten op het gebied van krachtbehoud.
Aanbevelingen voor selectie en implementatie: de configuratie van de productielijn afstemmen op de werkelijke behoeften
Bij het plannen of upgraden van een productielijn voor het dompelen van glasvezel geogrids moeten bedrijven uitgebreid rekening houden met capaciteitsdoelstellingen, productspecificatiebereiken, energiebudgetten en milieuvereisten. De volgende praktische aanbevelingen hebben betrekking op de belangrijkste selectiedimensies:
- Capaciteitsafstemming : Voor beoogde jaarcapaciteiten van 3 tot 8 miljoen vierkante meter Selecteer productielijnen met gemiddelde tot hoge snelheid en lijnsnelheden van 5 tot 10 m/min om efficiëntie en processtabiliteit in evenwicht te brengen
- Breedte compatibiliteit : De ontwerpbreedte van de productielijn moet het beoogde productassortiment bestrijken 1,0 m tot 4,0 m , met 10% tot 15% uitbreidingsmarge gereserveerd
- Uithardingsvermogen : De totale lengte van de uithardingsoven mag niet minder zijn dan 24 m om volledige crosslinking te garanderen, zelfs bij maximale lijnsnelheden
- Inspectieconfiguratie : Configureer op zijn minst zowel inline coatingdiktedetectie- als visuele defectinspectiesystemen als basiswaarborgen voor kwaliteitscontrole
- Milieuvoorzieningen : De luchtstroomcapaciteit van de uitlaatgasbehandelingsunit moet het totale uitlaatvolume van de uithardingsoven met 1,2 keer om de operationele marge te garanderen
Bovendien wordt bedrijven geadviseerd om na de inbedrijfstelling van de productielijn een volledige procesdatabase op te zetten, waarin grondstofparameters, procesinstelpunten en inspectieresultaten voor elke batch worden vastgelegd. Statistische analyse van deze gegevens maakt continue optimalisatie van controlevensters mogelijk, waardoor de overgang van 'gekwalificeerde productie' naar 'excellentie in productie' wordt gestimuleerd.
Industrievooruitzichten: toekomstige evolutie van technologie voor dompelproductielijnen
Productielijnen voor geogrid-dompeling van glasvezel evolueren naar hogere automatisering, een lager energieverbruik en sterkere digitale mogelijkheden. Over de volgende 3 tot 5 jaar verdienen de volgende technologietrends aandacht:
- Digitale Twin-technologie : Door virtuele modellen van productielijnen te construeren, worden pre-validatie van procesparameters en foutvoorspelling mogelijk, waardoor de inbedrijfstellingstijd mogelijk met ruim 40%
- Watergedragen/oplosmiddelvrije coatingsystemen : Naarmate de milieuregels strenger worden, zullen formuleringen voor dompeloplossingen met een laag VOS-gehalte mainstream worden, waardoor productielijnen nodig zijn om bredere oplossingenportfolio's te kunnen huisvesten
- Modulair ontwerp : Maakt flexibele toevoeging of verwijdering van dompeltanks of uithardingssecties mogelijk op basis van de capaciteitsbehoeften, waardoor initiële investeringsbarrières worden verlaagd
- AI-gestuurde procesoptimalisatie : Machine learning-analyse van historische productiegegevens beveelt automatisch optimale parametercombinaties aan, waardoor de opbrengsten en de energie-efficiëntie voortdurend worden verbeterd
Samenvattend: de glasvezel geogrid dompelproductielijn is niet alleen maar productieapparatuur, maar een technisch platform dat het prestatieplafond en de toepassingsbetrouwbaarheid van producten bepaalt. Door verfijnde procescontrole, intelligente upgrades en duurzame accumulatie van technische gegevens kan deze productielijn tegelijkertijd de productkwaliteit waarborgen, de productie-efficiëntie aanzienlijk verbeteren en het gebruik van hulpbronnen verbeteren, waardoor solide ondersteuning wordt geboden voor de duurzaamheid van de infrastructuurconstructie op de lange termijn.
