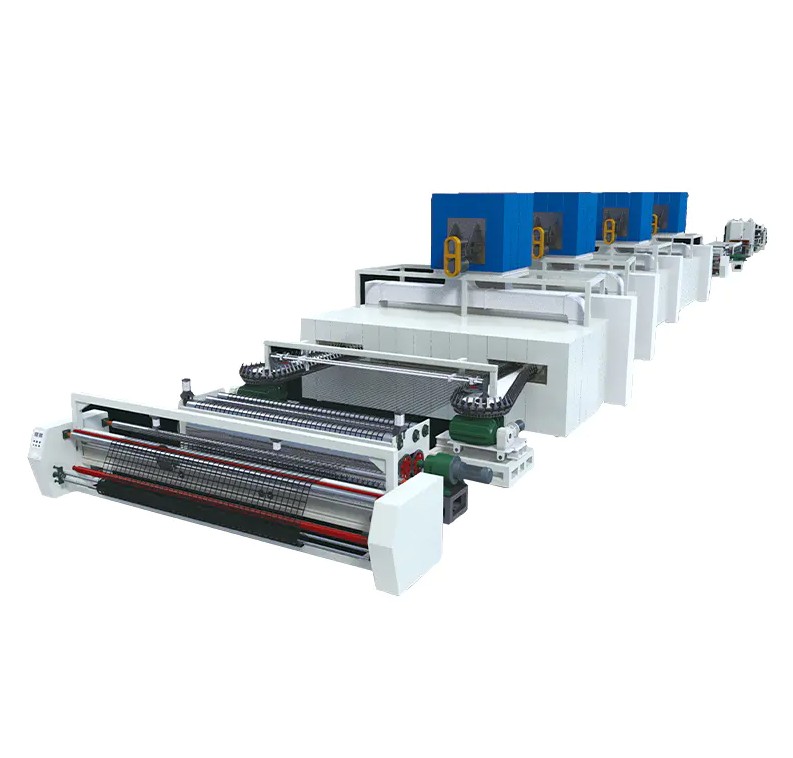

A bidirectionele geogrid-productielijn transformeert polypropyleen (PP) of polyethyleen (PE) platen in rastergestructureerde materialen met hoge treksterkte in beide richtingen door middel van geauaanmatiseerde rek- en lasprocessen. Deze productielijn bepaalt direct de mechanische eigenschappen, dimensionele stabiliteit en technische toepasbaarheid van geogrids, waardoor het een onvervangbare productiebasis wordt voor wegversterking, zachte grondbehandeling en toepassingen voor hellingbescherming.
Technische kernprincipes en processtroom
Extrusie van grondstoffen en plaatvorming
De productielijn begint met het verwarmen en smelten van PP- of PE-pellets via een extruder, die vervolgens via een T-matrijs uniforme platen vormt. De extrusietemperatuur wordt doorgaans geregeld tussen 200°C en 240°C , waarbij de smeltstroomsnelheid (MFR) binnenin wordt gehouden 1,5 tot 3,0 g/10 min om een ordelijke rangschikking van de moleculaire ketens in de platen te garanderen, waardoor de basis wordt gelegd voor het daaropvolgende biaxiale strekken.
Perforatie en biaxiaal strekken
Na precisieperforatie komt de plaat in de biaxiale rekeenheid. De longitudinale rekverhouding varieert in het algemeen van 5 tot 8 keer , terwijl de transversale rekverhouding varieert van 4 tot 6 keer . Door de rektemperatuur binnenin te regelen 120°C tot 160°C polymeerketens raken in beide richtingen sterk georiënteerd en vormen een rasterstructuur met uitstekende mechanische eigenschappen. Typische producten bereiken een treksterkte in de lengterichting van 30 kN/m tot 120 kN/m en dwarstreksterkten van 30 kN/m tot 120 kN/m .
Warmte-instelling en wikkeling
Het uitgerekte geogrid ondergaat een warmtebehandeling om interne spanningen te elimineren, waarbij de uithardingstemperaturen doorgaans daartussen liggen 140°C en 170°C voor een duur van 2 tot 5 seconden . Vervolgens gaat het door koelrollen om op kamertemperatuur te komen voordat het door een automatische wikkelaar op specifieke lengtes wordt gewikkeld. De gehele productielijn werkt met snelheden van 3 tot 8 meter per minuut , afhankelijk van productspecificaties en rekverhoudingen.
Belangrijkste prestatieparameters en vergelijking van technische toepassingen
Verschillende technische scenario's leggen aanzienlijk uiteenlopende prestatie-eisen op aan bidirectionele geogrids. In de onderstaande tabel vindt u productspecificatiereferenties voor veelvoorkomende toepassingsgebieden:
| Toepassingsgebied | Treksterkte (kN/m) | Maaswijdte (mm) | Rolbreedte (m) | Typische toepassing |
|---|---|---|---|---|
| Versterking van de snelwegondergrond | 30 - 60 | 25×25 tot 40×40 | 3,9 - 5,0 | Asfaltverharding Reflecterende scheurcontrole |
| Stabilisatie van spoorwegballast | 50 - 80 | 30×30 tot 50×50 | 3,9 - 5,3 | Versteviging van de subballast van het spoor met ballast |
| Zachte grondbehandeling | 80 - 120 | 40×40 tot 65×65 | 3,9 - 6,0 | Kustwadplaten en moerasondergronden |
| Hellingbeschermingstechniek | 40 - 80 | 25×25 tot 50×50 | 3,9 - 5,0 | Bescherming van berghellingen en versterking van keermuren |
| Sluiting van stortplaatsen | 60 - 100 | 30×30 tot 50×50 | 3,9 - 5,3 | Sluiting Cover Layer Stabilisatie |
Efficiëntiewinst door upgrades van de automatisering van de productielijn
Modern bidirectionele geogrid-productielijns hebben een volledig geautomatiseerde controle bereikt, van de toevoer van grondstoffen tot het wikkelen van het eindproduct. Vergeleken met traditionele halfautomatische apparatuur hebben de productielijnen van de nieuwe generatie aanzienlijke doorbraken bereikt op de volgende gebieden:
- De productie-efficiëntie is toegenomen met 40% tot 60% , waarbij de jaarlijkse capaciteit van één lijn wordt bereikt 3.000 tot 5.000 ton
- Uniformiteit van de productdikte wordt binnen gecontroleerd ±0,05 mm , waarbij de variatie in treksterkte is teruggebracht tot ±3%
- De benuttingsgraad van de grondstoffen verbeterde tot boven 95% , waarbij recycling en hergebruik van randen worden overschreden 90%
- Energieverbruik verminderd met 20% tot 30% , waarbij het energieverbruik per eenheid product wordt geregeld op 350 tot 450 kWh/ton
- Vereisten voor operators verminderd met 50% , met alleen 2 tot 3 technici nodig per dienst voor monitoring
Neem een standaardproductielijn met een breedte van 5 meter en een ontwerpsnelheid van 5 meter per minute de dagelijkse capaciteit kan bijvoorbeeld oplopen 7 tot 10 ton (afhankelijk van de productspecificaties), bijna het dubbele van dat van vergelijkbare apparatuur van vijf jaar geleden.
Kritieke kwaliteitscontrolepunten
Online inspectiesystemen
Hoogwaardige productielijnen zijn uitgerust met laserdiktemeters, infraroodtemperatuursensoren en vision-inspectiesystemen om de plaatdikte, rektemperatuur en rasterintegriteit in realtime te bewaken. Wanneer de dikteafwijking groter is ±0,08 mm of de temperatuur wijkt af van de ingestelde waarde met ±5°C alarmeert het systeem automatisch en past het de procesparameters aan.
Inspectienormen voor eindproducten
Elke partij producten moet worden bemonsterd en geïnspecteerd volgens de GB/T 17689- of ASTM D6637-normen. Inspectie-items omvatten:
- Longitudinale en transversale treksterkte- en rektesten
- Testen van verbindingssterkte (afpelkracht van de verbinding moet reiken ≥50N )
- Bepaling van het roetgehalte (standaardvereiste 2% tot 3% )
- Testen van oxidatie-inductietijd (OIT) ( ≥20 minuten )
- Dimensionale stabiliteitstests ( ≤2% thermische krimp)
Trends in de sectorontwikkeling en technologische evolutie
Bidirectionele geogrid-productielijnen evolueren naar intelligentie, groene productie en grotere breedtes. De huidige technologische evolutiekenmerken van de sector omvatten:
- Intelligente controle: Toepassing van geïntegreerde PLC- en HMI-besturingssystemen om een gesloten-lusregeling van rekverhoudingen, temperatuur en snelheid te bereiken, waarbij de productkwalificatiepercentages hierboven zijn gestabiliseerd 98%
- Bredere ontwikkeling: De breedte van de reguliere productielijnen is groter geworden dan traditioneel 3,9 meter to 5,3 tot 6,0 meter , waardoor het aantal constructieverbindingen wordt verminderd en de installatie-efficiëntie wordt verbeterd
- Energiebesparing en verbruiksreductie: Nieuwe elektromagnetische inductieverwarmingssystemen vervangen de traditionele weerstandsverwarming, waardoor de voorverwarmingstijd wordt verkort 30% en het verminderen van het energieverbruik door 15% tot 20%
- Multifunctionele integratie: Sommige productielijnen hebben functies voor ultrasoon lassen en oppervlaktecoating geïntegreerd, waardoor de productie van composiet geogrids mogelijk is en kan worden uitgebreid naar uitgebreide toepassingen zoals drainage en kwelpreventie
Volgens sectorstatistieken zal de mondiale marktomvang voor geosynthetics naar verwachting groter zijn $18 miljard tegen 2026, waarbij bidirectionele geogrids goed zijn voor ongeveer 25% tot 30% . De regio Azië-Pacific is, dankzij de versnelde aanleg van infrastructuur, de regio geworden met het grootste nieuwe installatievolume van bidirectionele geogridproductielijnen, met een jaarlijks groeipercentage van 8% tot 12% .
Aanbevelingen voor aanschaf en onderhoud
Uitrustingselectie Belangrijke punten
Bij aankoop van een bidirectionele geogrid-productielijn moeten de volgende technische indicatoren worden onderzocht:
- Of de maximale rekverhouding voldoet aan de eisen voor de sterkte van het beoogde product
- Of de nauwkeurigheid van het temperatuurregelsysteem tot binnen reikt ±2°C
- Of de tijd voor het wisselen van de matrijs binnenin wordt geregeld 2 uur ter ondersteuning van flexibel schakelen tussen meerdere specificaties
- Of er een compleet afvalrecycling- en pelletiseersysteem is uitgerust
Belangrijkste punten voor dagelijks onderhoud
Om een stabiele werking van de productielijn op lange termijn te garanderen, worden de volgende onderhoudsprocedures aanbevolen:
- Reinig het extruderscherm elke dienst om te voorkomen dat onzuiverheden verstopt raken en de smeltkwaliteit beïnvloeden
- Controleer wekelijks de slijtage van het oppervlak van de spanrol; onmiddellijk repareren als de slijtage groter is 0,1 mm
- Kalibreer maandelijks temperatuursensoren en diktemeters om nauwkeurige detectiegegevens te garanderen
- Ververs de smeerolie van de reductiekast en controleer elk kwartaal de kettingspanning
- Voer jaarlijks een uitgebreide precisie-inspectie uit, inclusief kalibratie van de rekverhouding en isolatietests van het elektrische systeem
